Sistema ta' Tank tal-Fjuwil tal-Vetturi LNG

1. 1 06Ċilindru Cr19Ni10LNG introduzzjoni ġenerali: LNG iwweldjat insulat immuntat fuq vettura ċilindru tal-gass, magħmul mill-istainless steel 06Cr19Ni10

1.2. Proċess tal-produzzjoni:

2.1 Taljana DAVI magna tal-irrumblar b'erba 'rombli

Il-magna tal-irrumblar b'erba 'rombli hija l-aktar magna tal-irrumblar eħfef biex topera u l-aktar produttiva fis-suq illum. Dan id-disinn għandu vantaġġi li tipi oħra ta 'magni tal-irrumblar m'għandhomx:

Il-vantaġġi ewlenin tal-magna tal-irrumblar b'erba 'rombli meta mqabbla mal-magna tal-irrumblar ġenerali:

1) It-tarf dritt huwa iqsar minn kwalunkwe magna oħra tal-irrumblar (liwi minn qabel tajjeb)

2) Il-proċess kollu tal-irrumblar jista 'jitlesta f'rolling wieħed, inkluż pre-liwi b'żewġ naħat

3) Normalment ikun 50%-80% aktar produttiv mit-tliet rombli jew kwalunkwe tip ieħor ta 'magna tal-irrumblar

4) Id-disinn ġeometriku huwa perfett, u l-biċċa tax-xogħol wara l-irrumblar għandha preċiżjoni għolja u tond tajjeb

5) Il-pjanċa tal-azzar hija mitmugħa orizzontalment (speċjalment utli għall-għalf ta 'pjanċi twal)

6) Il-pjanċa tal-azzar hija dejjem ikklampjata mir-rombli ta 'fuq u t'isfel matul il-proċess tal-irrumblar (l-ebda jiżżerżqu)

2.2 Magna tal-welding fuq il-post tal-ħjata lonġitudinali

1) Evita li l-weldjatura tiċkien meta tkun iwweldjata naħa waħda taċ-ċilindru l-ewwel, u n-naħa l-oħra tinfetaħ mingħajr iwweldjar, li se taffettwa l-kwalità tal-iwweldjar

2) Il-korp taċ-ċilindru jiġi mbuttat fit-tagħmir tal-iwweldjar fuq il-post tal-ħjata lonġitudinali mit-tròli tal-fatturat, ir-raġġ infra-aħmar huwa mmirat lejn il-weldjatura, iċ-ċinturin tal-arja jsuq iċ-ċwievet biex jagħfas il-korp taċ-ċilindru, il-post tal-gun tal-welding weldjatura punt wieħed u mbagħad jiċċaqlaq ċerta distanza biex iwweldja fuq il-post il-punt li jmiss, u n-numru ta 'punti tal-iwweldjar jintgħażel skont ir-rekwiżiti tad-distanza.

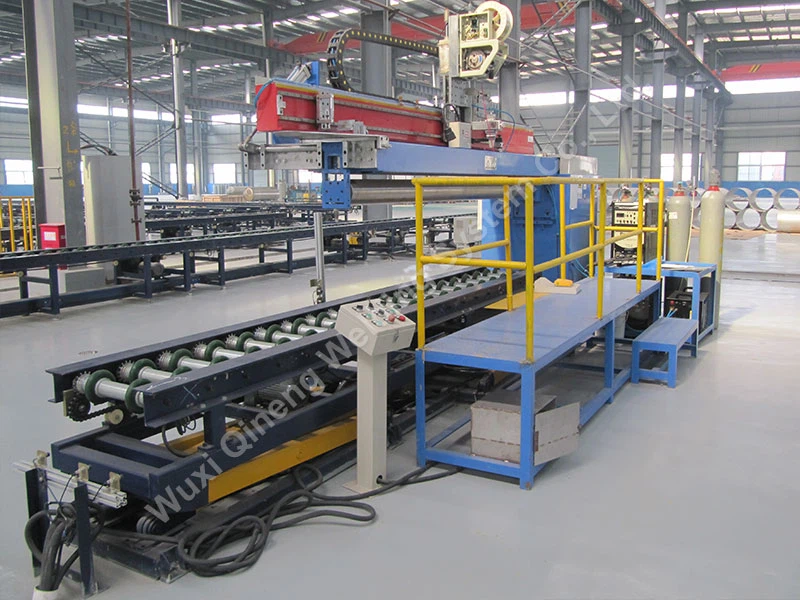

2.3 Magni tal-welding MIG tal-ħjata lonġitudinali awtomatika

It-tagħmir tal-iwweldjar MIG awtomatiku tal-ħjata lonġitudinali juża tip miżjud miftuħ, li jintuża prinċipalment għall-iwweldjar tal-butt tal-ħjata lonġitudinali ta 'tankijiet kbar tal-istainless steel. Il-ħxuna tal-pjanċa hija 5-6mm, u l-ħjata lonġitudinali hija wweldjata fuq iż-żewġ naħat f'ħin wieħed. Il-veloċità tal-iwweldjar tilħaq madwar 600mm/minuta. It-tagħmir għandu prestazzjoni stabbli u affidabbli, kwalità tajba tal-iwweldjar, weldjaturi sbieħ, effiċjenza għolja tal-iwweldjar u tħaddim faċli.

Jadotta struttura ta 'tagħmir għall-iwweldjar miżjud miftuħ u hija mgħammra bi pjattaforma ta' rfigħ idrawliku li jiċċaqlaq il-binarji. Jadotta l-iwweldjar protett bil-gass tal-elettrodu tat-tidwib MIG u huwa mgħammar b'provvista ta 'enerġija tal-iwweldjar MIG tal-polz ta' veloċità għolja Panasonic. Jadotta magna tal-iwweldjar tal-ħjata lonġitudinali miżjuda miftuħa, il-modulu tal-ippressar tas-swaba 'ċavetta jagħfas il-biċċa tax-xogħol, il-kuxxinett tar-ram fuq in-naħa ta' wara tal-weldjatura huwa mkessaħ bl-ilma, u l-apparat tax-xaft tal-qfil pnewmatiku jiżgura li l-partijiet tax-xogħol ikollhom riġidità tajba u struttura stabbli . Il-faċċata tal-weldjatura hija protetta bil-gass argon. Jadotta apparat viżwali li jċentra l-lejżer għal tħaddim faċli. Huwa mgħammar bi pjattaforma ta 'rfigħ idrawliku li jiċċaqlaq il-binarji u kontroll mill-bogħod tal-linja. Is-sistema ta 'kontroll elettriku tat-tagħmir tuża Mitsubishi PLC bħala l-unità ta' kontroll prinċipali, u hija mgħammra b'interface ta 'tħaddim tal-bniedem-magna tat-touch screen tal-kulur Pro-face. Mgħammra b'pjattaforma operattiva sigura u li ma tiżloqx, provvista ta 'enerġija tal-welding, chiller, ċilindru tal-argon, ċilindru tal-ossiġnu u purifikatur tad-dħaħen jitqiegħdu fuq il-pjattaforma operattiva biex jiffaċilitaw it-tħaddim. Il-purifikatur tad-dħaħen huwa mgħammar biex jiġbed id-dħaħen iġġenerat waqt l-iwweldjar biex tinkiseb produzzjoni li ma tagħmilx ħsara lill-ambjent.

2.4 Ħjata lonġitudinali P + T magna tal-welding awtomatika

Dan it-tagħmir huwa bbażat fuq it-tagħmir tal-iwweldjar awtomatiku tal-plażma tal-ħjata lonġitudinali u jżid ras tal-iwweldjar TIG għall-iwweldjar tal-bażi tal-weldjatura. Iż-żieda ta 'oxxillatur mar-ras tal-iwweldjar TIG tista' tagħmel il-weldjatura aktar sħiħa.

Din il-magna tal-iwweldjar għandha l-vantaġġi li ġejjin:

1) Fuq pjanċi ta '2.5-10mm, ma jista' jikseb l-ebda ċanfrin, penetrazzjoni ta 'darba, iwweldjar fuq naħa waħda u iffurmar b'żewġ naħat.

2) Uża TIG biex tkopri l-wiċċ biex tagħmel il-weldjatura ta 'quddiem sabiħa u lixxa, li hija konvenjenti għall-illustrar sussegwenti.

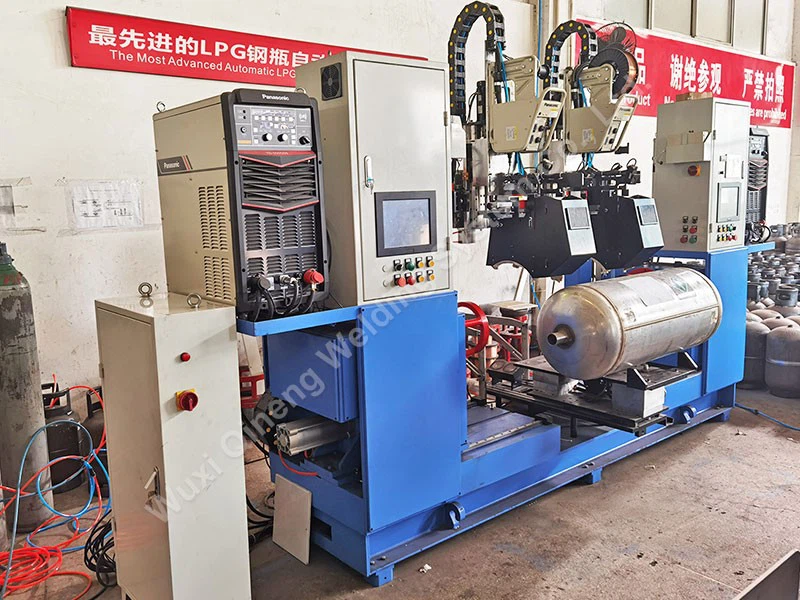

2.5 Assemblea u ctagħmir għall-iwweldjar fuq il-post irkumferenzjali

Dan it-tagħmir huwa tagħmir tal-iwweldjar fuq il-post għall-irjus ta 'fuq u t'isfel u ċ-ċilindru tan-nofs. Huwa żviluppat u mmanifatturat b'mod indipendenti mill-kumpanija tagħna u huwa adattat għar-rekwiżiti tal-proċess tal-iwweldjar simultanju fuq il-post taż-żewġt itruf. Il-magna kollha għandha struttura kompatta, tqassim orizzontali raġonevoli, tħaddim stabbli u affidabbli ta 'kull mekkaniżmu, tħaddim flessibbli u konvenjenti, u għandha funzjoni ta' protezzjoni tas-sigurtà tal-purtieri ħfief, sistema ta 'kontroll awtomatiku elettriku programmat, u sistema operattiva ta' interface bniedem-magna. . Jadotta l-iwweldjar MAG, li huwa sod, lixx u ordinat wara l-iwweldjar. Il-magna kollha għandha 2 provvisti ta 'enerġija għall-iwweldjar, irranġati fuq in-naħat tax-xellug u tal-lemin, 1 fuq kull naħa. Żewġ pistoli tal-iwweldjar MAG huma mqassma b'mod uniformi fuq in-naħat tax-xellug u tal-lemin tal-magna kollha. Il-moffa u l-pistola tal-iwweldjar ta 'din il-magna jintużaw għall-iwweldjar fuq il-post ta' ċilindri tal-azzar b'dijametru ta 'barra ta' 1008, b'2 punti ta 'wweldjar fuq kull naħa.

Ix-xaftijiet prinċipali fit-truf tal-ikklampjar fuq iż-żewġ naħat huma misjuqa biex iduru minn servo muturi b'reducers tal-irkaptu tad-dudu. Għandhom funzjoni li jillokkjaw waħedhom u l-veloċità tista 'tiġi aġġustata (il-veloċità tal-iwweldjar tista' tiġi aġġustata billi tinbidel il-veloċità tax-xaft prinċipali); il-pożizzjoni inizjali tar-rotazzjoni tal-biċċa tax-xogħol hija pprogrammata u awtomatikament ripetuta; mgħammra b'żewġ settijiet ta 'għodod korrispondenti ta' pre-pożizzjonament, b'marki li jindikaw il-pożizzjoni tat-tqegħid (pożizzjoni tas-sedil tal-valv eċċentriku), il-mekkaniżmi tal-pistola tal-iwweldjar fiż-żewġt itruf jużaw moduli slide biex issuq il-pistola tal-iwweldjar biex togħla u tinżel, u l-pistola tal-welding hija wkoll mgħammar b'apparat li jaġġusta fin, li jissodisfa bis-sħiħ il-ħtiġijiet ta 'aġġustament tal-pożizzjoni tal-iwweldjar; il-mekkaniżmi tal-ikklampjar tax-xellug u tal-lemin huma misjuqa minn ċilindri, u l-pożizzjoni inizjali tal-ikklampjar tista 'tiġi aġġustata manwalment skont it-tul u d-daqs taċ-ċilindru; il-mekkaniżmu tat-trej fin-nofs għandu elettrokalamita, li hija konvenjenti għat-tqegħid taċ-ċilindru u tieħu l-materjal wara l-iwweldjar fuq il-post. Is-sewqan taċ-ċilindru jintuża biex jibgħat awtomatikament iċ-ċilindru wweldjat fuq il-post lejn il-binarju tal-iskariku. Il-veloċità tat-tħaddim ta 'kull mekkaniżmu tista' tiġi aġġustata.

Dan it-tagħmir huwa mħaddem minn ħaddiem wieħed biss fuq it-tagħmir, li mhux biss inaqqas l-investiment tal-ispiża tat-tagħmir tal-utent, jiffranka l-enerġija, inaqqas it-telf, u jnaqqas l-okkupanza tas-sit; iżda wkoll jiffranka n-numru ta 'ħaddiema u jtejjeb l-effiċjenza tal-produzzjoni.

2.6 Magna awtomatika tal-welding MIG tal-ħjata ċirkonferenzjali

Dan it-tagħmir jintuża għall-iwweldjar awtomatiku tal-ħjata ċirkonferenzjali fil-ġonta tal-irjus ta 'fuq u t'isfel taċ-ċilindri tal-azzar. Juża viżjoni tal-weldjatura + sistema ta 'traċċar awtomatiku tal-weldjatura bil-lejżer biex awtomatikament issib u ssegwi l-ħjata tal-weldjatura, u awtomatikament tlesti l-iwweldjar tal-ħjata ċirkonferenzjali mingħajr intervent manwali; juża sett komplut ta 'sistemi ta' magni awżiljarji magħquda ta 'linja tal-conveyor ta' l-għalf + apparat manipulatur ta 'ġbid manjetiku + apparat ta' tagħbija u ħatt ta 'tliet stazzjonijiet + romblu li jħatt waħdu + linja ta' conveyor ta 'discharge biex awtomatikament joħroġ iċ-ċilindru ta' l-azzar li għandu jiġi wweldjat mill-conveyor ta 'l-għalf linja u ibgħatha għall-pożizzjoni tal-ikklampjar tal-ospitanti tal-ħjata ċirkonferenzjali biex tlesti t-tagħbija, u fl-istess ħin, iċ-ċilindru tal-azzar iwweldjat jinħatt mill-ospitanti tal-ħjata ċirkonferenzjali u jintbagħat lill-linja tal-conveyor tal-iskariku; il-linja tal-produzzjoni hija kompletament awtomatizzata u bla ekwipaġġ, u tista 'tiġi ġestita minn persuna waħda. Kull apparat huwa mgħammar b'provvista ta 'enerġija tal-iwweldjar b'veloċità għolja Panasonic, pistola tal-iwweldjar imkessħa bl-ilma, tank tal-ilma li jkessaħ li jiċċirkola, u sett ta' viżjoni tal-weldjatura + sistema ta 'traċċar awtomatiku tal-weldjatura bil-lejżer. Il-moffa hija personalizzata skont l-ispeċifikazzjonijiet tal-għata ta 'fuq u t'isfel. Is-sistema ta 'kontroll elettriku tuża unità ta' kontroll prinċipali Mitsubishi PLC u interface ta 'tħaddim ta' touch screen tal-kulur Pro-face.

Il-magna tadotta struttura orizzontali b'assi doppju. Ix-xaft prinċipali u x-xaft tad-denb huma koassjali. Iċ-ċilindru jsuq 'il quddiem u lura, u jimxi f'direzzjonijiet opposti biex jikklampja jew ħoll il-biċċa tax-xogħol. Qabel ma tikklampja l-biċċa tax-xogħol, il-buffers tal-mekkaniżmi tal-ikklampjar fiż-żewġt itruf l-ewwel jikkuntattjaw il-biċċa tax-xogħol biex jipprevjenu b'mod effettiv il-biċċa tax-xogħol milli tiġi deformata u mħassra matul il-proċess tal-ikklampjar. Ix-xaft prinċipali huwa misjuq minn mutur servo, ir-regolazzjoni tal-veloċità tal-frekwenza varjabbli Mitsubishi, u l-qawwa tal-mutur tax-xaft prinċipali hija 0.75KW. Ix-xaft prinċipali u x-xaft tad-denb huma kull wieħed mgħammar b'moffa tal-iwweldjar. Il-pożizzjoni tal-pistola tal-welding tista 'tiġi aġġustata tul l-assi taċ-ċilindru. Il-pistola tal-iwweldjar hija mgħammra b'mekkaniżmu ta 'rfinar biex tirfina b'mod preċiż il-pożizzjoni tal-pistola tal-iwweldjar. Ir-ras hija mgħammra b'viżjoni tal-ħjata tal-weldjatura + sistema ta 'traċċar awtomatiku tal-ħjata tal-weldjatura bil-lejżer, pistola tal-iwweldjar servo-driven tal-assi X\Y, u pajp tal-egżost tad-duħħan, li huwa konvenjenti għall-utenti biex jeżawrixxu ċentralment id-duħħan. Mgħammar b'apparat ta 'manipulatur ta' ġbid manjetiku, apparat ta 'tagħbija u ħatt ta' tliet stazzjonijiet, linja ta 'conveyor ta' daħla u ħruġ, u romblu li jinħatt waħdu.

2.7 Rilevatur tad-difetti tal-immaġini f'ħin reali tal-ħjata lonġitudinali/detettur tad-difetti tal-immaġini f'ħin reali tal-ħjata ċirkonferenzjali

Is-sejbien ta 'difetti radjografiċi juża raġġi-X biex jippenetra materjali tal-metall. Minħabba l-assorbiment differenti u l-effetti tat-tifrix tal-materjali fuq ir-raġġi, il-fluworoskopija tar-raġġi X u l-immaġini tat-televiżjoni industrijali f'ħin reali jistgħu juru malajr difetti interni ta 'weldjaturi, u b'hekk jipprevjenu u jikkontrollaw problemi ta' kwalità. Huwa tagħmir importanti ta 'spezzjoni ta' kwalità għall-kontroll tal-kwalità tal-prodott ta 'kumpaniji li jimmanifatturaw il-partijiet.

Il-vantaġġi tiegħu huma:

1) Id-difetti jistgħu jinstabu fil-ħin;

2) Tinkiseb penetrazzjoni doppja, b'effiċjenza għolja;

3) Spiża baxxa ta 'użu;

2.8 Magna tat-tgeżwir

Dan it-tagħmir jitgħabba u jinħatt minn krejn li jivvjaġġa. Il-mutur isuq ix-xaft prinċipali biex idur. L-ewwel, il-film tat-tgeżwir huwa manwalment inkollat ​​mat-tubu taċ-ċilindru, li jmexxi r-rotazzjoni. Il-counter jgħodd. Meta tintlaħaq il-ħxuna tat-tgeżwir iddisinjata, ir-rotazzjoni tieqaf awtomatikament. Il-parti żejda hija maqtugħa manwalment u ssiġillata b'tejp speċjali. Iż-żewġ naħat taċ-ċilindru huma marbuta u ssiġillati manwalment, u l-parti żejda tista 'tinqata'.

Il-prinċipju tax-xogħol tal-magna tat-tgeżwir huwa li tpoġġi ċ-ċilindru fiċ-ċentru tat-turntable: wara li l-mutur tat-turntable jdur, isuq b'mod naturali t-turntable biex idur, sabiex l-oġġett ikun jista 'jiġi mgeżwer bil-film tat-tgeżwir ta' barra.

2.9 Magna tat-tindif ultrasoniku

Mewġ ultrasoniku f'ċerta firxa ta 'frekwenza jista' jitnaddaf il-biċċiet tax-xogħol meta jiġi applikat għal midja likwida. Din it-teknoloġija tat-tindif ġibdet attenzjoni mifruxa minn kull aspett tal-ħajja mill-introduzzjoni tagħha. L-użu ta 'magni tat-tindif ultrasoniku tejjeb ħafna l-effiċjenza tax-xogħol u l-effetti tat-tindif. Fil-passat, it-tindif tal-kantunieri mejta, toqob għomja, u postijiet diffiċli biex jintlaħqu fejn il-ħmieġ u l-ħmieġ ħabi dejjem kienet ħaġa diffiċli. L-iżvilupp u l-applikazzjoni ta 'teknoloġiji ġodda għamlu dan ix-xogħol faċli.

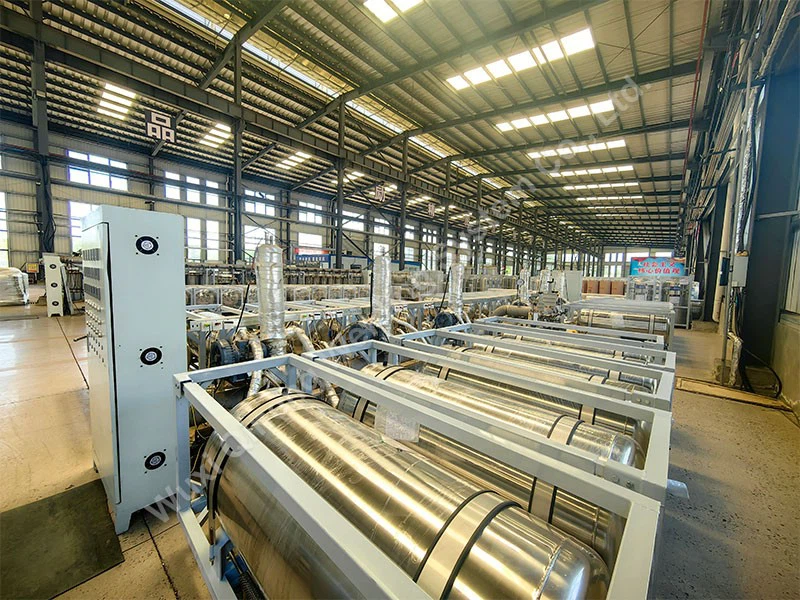

2.10 Tagħmir ta' estrazzjoni bil-vakwu

Hemm tliet forom bażiċi ta 'trasferiment tas-sħana: konduzzjoni tas-sħana, radjazzjoni tas-sħana u konvezzjoni tas-sħana. It-tagħmir isaħħan l-arja u jiċċirkolaha fiċ-ċilindru ta 'ġewwa, isaħħan iċ-ċilindru ta' ġewwa u jżid il-veloċità tad-dekompożizzjoni tal-gass.

Il-vacuuming huwa li jiġi estratt il-medju fil-qoxra taċ-ċilindru u ċ-ċilindru ta 'ġewwa, sabiex jinkiseb l-iskop li titnaqqas il-konvezzjoni tas-sħana. L-effett tal-preservazzjoni tas-sħana huwa affettwat mill-grad tal-vakwu. Iktar ma jkun aħjar l-effett tal-vakwu, aħjar ikun l-effett tal-preservazzjoni tas-sħana.

Parti tal-vakwu mhux maħduma: pompa tal-vane rotanti + pressjoni tal-unità tal-pompa bil-kamin tista' tilħaq 6x 10-2 Pa

Parti tal-vakwu fina: pompa molekulari + pressjoni tal-pompa tal-vane rotanti tista 'tilħaq 6x10-5Pa

2.11 Tagħmir għall-ittestjar tat-tnixxija tal-elju

Uża pompa li ddur biex tiġbed il-mezz intern. Meta l-medju jilħaq ﹤5Pa, ibda d-ditekter tal-elju, sprejja l-elju barra miċ-ċilindru, u ċċekkja r-rata ta 'tnixxija taċ-ċilindru.
